供应链保障方面，数字光源芯片的晶圆制造依托国内6英寸氮化镓产线，月产能为12000片等效6英寸晶圆，芯片级封装产线月产能为100万颗芯片，模组组装产线月产能为5000套。关键原材料（蓝宝石衬底、MO源、光刻胶、键合金属靶材）均实现双供应商备份，单一供应商的供应中断不影响整体产能的连续输出。芯片制造环节的关键设备（MOCVD、光刻机、刻蚀机、键合机）均已完成国产化替代验证，设备备件库存周期覆盖90天以上的连续生产需求。整体供应链的国产化率按价值计算达到92%，有效保障了在地缘风险下的产品交付能力。个性化定制支持车企自定义迎宾动画与解锁光效。常州薄膜芯片选型指导

模组的静电放电防护能力按照ISO 10605标准进行设计，在芯片的输入输出端口集成了双向瞬态电压抑制二极管阵列，其钳位电压为±15V（IEC 61000-4-2模型），响应时间小于1ns。整模组在接触放电±8kV与空气放电±15kV的测试条件下未出现功能失效或参数漂移，防护等级达到接触放电±8kV/空气放电±15kV的Class B要求。在芯片制造环节，晶圆级测试中增加了静电放电敏感度分类测试，根据人体模型与机器模型两种测试标准对每颗芯片进行分类，确保出货产品的静电放电敏感度等级不低于HBM Class 2（±2000V）与MM Class B（±200V）。这一防护等级保障了模组在整车装配与维修保养过程中的抗静电损伤能力，降低了因静电放电导致的现场失效率。常州制造芯片批发厂家城市低亮度模式自动降低功率输出减少光污染。

像素隔离技术通过深槽刻蚀与介质填充工艺，在相邻像素之间形成物理隔离结构，阻断载流子横向扩散路径，确保各像素单元寻址时无侧向漏光与电学串扰。在40μm像素间距条件下，隔离结构的宽度控制精度需达到亚微米级别，这对刻蚀均匀性与介质填充致密性提出了要求。晶圆异质重构技术将Micro LED外延片与CMOS驱动背板进行晶圆级键合，通过金属热压或共晶焊接工艺实现数百万级互联节点的批量制造，支撑高像素密度阵列的工程化实现。重构工艺的关键控制参数包括键合温度、压力与时间窗口的精确匹配，以保证数百万个互联节点在键合界面处的电气导通率与机械结合强度，然后实现发光层与驱动层的功能一体化集成。

像素级调光控制可实现每颗像素的单独开关与灰度调节，在识别前方目标后，系统于纳秒级时间内关闭对应像素区域，光型切换无机械运动部件参与，响应速度与可靠性均优于传统遮光板式ADB方案。在多目标交通场景中，系统可同时处理多达数十个目标的识别与遮蔽，为每个目标生成的暗区，各暗区之间保持照度过渡平滑，无明暗断层。自研薄膜倒装芯片在ADB工作模式下，各像素单元可承受脉冲宽度调制驱动，支持不同区域照度的动态再分配，在不增加总功耗的前提下优化道路照度分布均匀性。这一能力在夜间高速公路多车流工况下尤为实用，可同时遮蔽对向多辆车的驾驶员区域而不影响本车道照明。色温标称值6500K至7000K，覆盖近光工况色温要求。

一体化散热方案将像素级散热通道与模组级散热器设计为整体热管理系统，热阻路径由芯片结至环境实现连续低热阻传递，结温控制能力优于传统分层散热架构。散热通道的具体实现为像素单元→金属桥结构→散热基板→导热界面材料→外壳散热器→环境空气，各环节热阻经优化设计后总热阻控制在2.5°C/W以下。在85°C环境温度与满功率驱动条件下，芯片结温实测值为118°C，低于125°C的设计上限，保留7°C的安全裕度。使用寿命较前代1.8W版本延长20%，通过加速寿命试验验证，在85°C/85%RH条件下光通量维持率不低于80%@6000小时，推算至常规使用工况（环境温度25°C，功率负载60%）下的等效使用寿命超过60000小时，满足车规级寿命要求。氮化镓金属桥结构有效降低像素级热阻。常州薄膜芯片选型指导

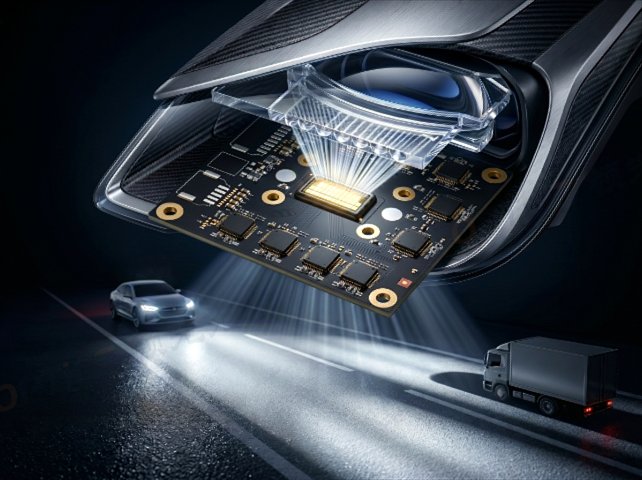

光束准直光学设计在模组层面对出射光线进行预控制。常州薄膜芯片选型指导

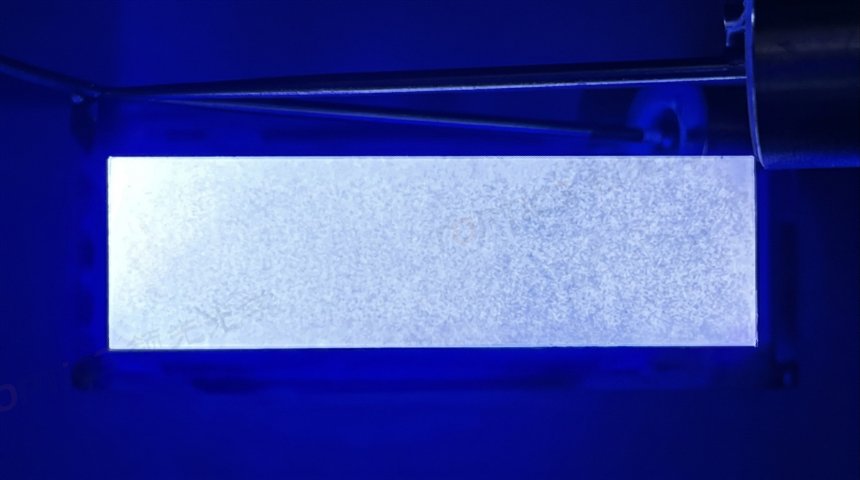

4W像素数字光源芯片的像素寻址与驱动架构采用串行外围接口总线与列驱动扫描相结合的方式，每颗像素的开关状态与灰度值由驱动芯片内部的移位寄存器逐行锁存。40700颗像素被划分为256列×159行的矩阵阵列，每行像素共享一条行选通线，每列像素共享一条列数据线。行扫描周期为15.6μs（对应60Hz刷新率），在单行选通时间内，列驱动电路将10bit灰度数据以脉冲宽度调制方式加载至该行的全部像素电容，实现亮度信息的写入。整个像素阵列的完整刷新需经过159个行扫描周期，总耗时约2.5ms，远低于人眼视觉暂留时间阈值，确保动态画面显示无闪烁。驱动芯片内置的灰度时钟频率为20MHz，支持小脉冲宽度为48.8ns，对应10bit灰度等级的低有效位宽度，这一时间精度保证了灰度调节的线性度误差小于±1LSB。常州薄膜芯片选型指导
